Máng Cáp Sơn Tĩnh Điện 100x50

Máng cáp sơn tĩnh điện 100x50 là sản phẩm được sử dụng chính trong những dự án công trình nhỏ và vừa yêu cầu độ thẩm mỹ cao. Sử dụng trong những công trình xây dựng dân dụng là đa số. Giúp tạo màu sắc theo màu sơn hoặc yêu cầu dự án, đầy đủ đa dạng độ dày, chịu tải trọng và không gian vừa đủ trong các dự án. Là sản phẩm quan trọng không thể thiểu trong các công trình xây dựng nhà ở, cửa hàng, siêu thị, trung tâm thương mại v.v.....

• Nội dung bài viết [Hiện nội dung]
• Máng cáp sơn tĩnh điện 100x50 khi quy mô dự án như thế nào ?
• Các yếu tố cần lưu ý khi lựa chọn máng cáp
• Tổng kết

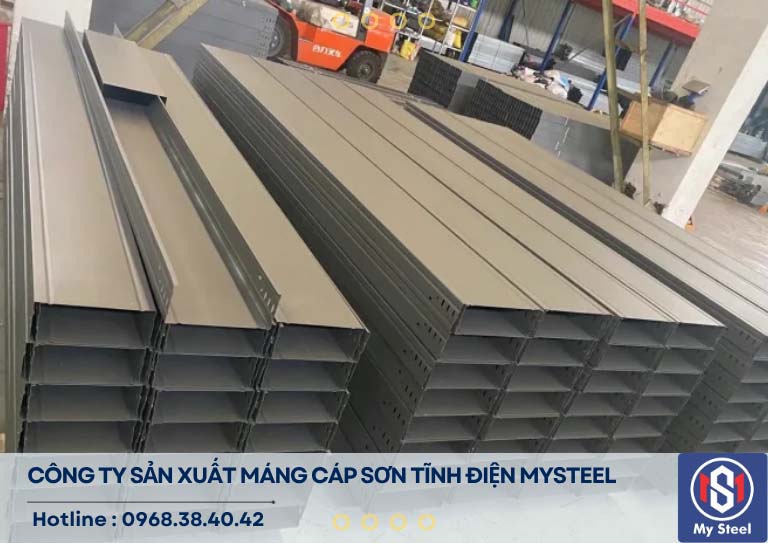

Hệ thống máng cáp sơn tĩnh điện 100x50 với chiều rộng là 100mm, chiều cao 50mm được xem là loại máng cáp nhỏ & phổ biến. THường được sử dụng trong những dự án có quy mô vừa và nhỏ, đặc biệt là công trình trình trong nhà.

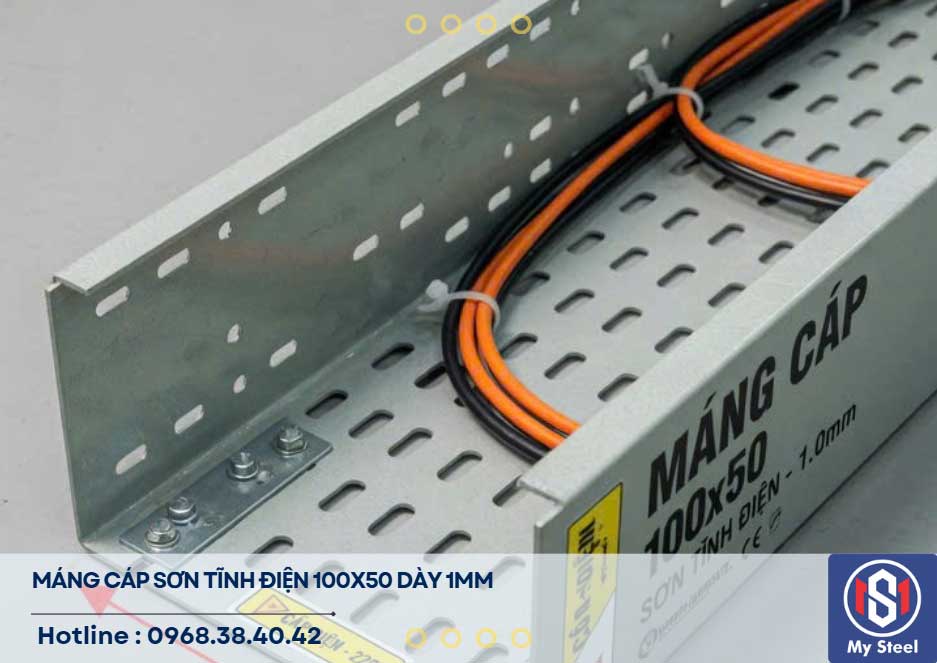

Thông số kỹ thuật máng cáp sơn tĩnh điện 100x50

• Nguyên vật liệu nền : Tôn kẽm, thép đen, thép mạ kẽm điện phân hoặc nhúng nóng
• Độ dày tiêu chuẩn : 1mm, 1.2mm, 1.5mm, 2mm
• Chiều rộng bụng máng : 100 (mm)
• Chiều cao 2 cánh máng : 50 (mm)
• Sản xuất theo tiêu chuẩn iso mới nhất
• Sử dụng máy chấn gập tự động cnc hiện đại cho ra độ chính xác cao
• Mác thép :  SPHC hoặc SPCC hoặc PO

Tìm hiểu đôi nét về công nghệ sơn tĩnh điện

Phương pháp sơn tĩnh điện hoạt động dựa trên nguyên lý điện tích trái dấu hút nhau. Bề mặt máng cáp được tích điện âm, trong khi các hạt bột sơn được tích điện dương. Khi phun, những hạt sơn này sẽ tự động bám chặt và đồng đều lên toàn bộ bề mặt, kể cả những khu vực khó tiếp xúc. Lớp sơn này sau đó được nung chảy trong lò sấy chuyên dụng ở nhiệt oddoj khoảng 200 độ C, tạo thành một lớp màng sơn chắc chắn, có độ bám dính cao và không bị bong tróc.

Phương pháp sơn tĩnh điện không chỉ giúp sản phẩm có độ bền cơ học cao mà còn rất thân thiện với môi trường, không sử dụng dung môi hưu cơ. Đây là lý do máng cáp sơn tĩnh điện được nhiều dự án quan tâm. Quá trình này không tạo ra chất thải độc hại, giúp giảm thiểu ô nhiễm và đảm bảo an toàn cho người sử dụng.

Máng cáp sơn tĩnh điện 100x50 là gì ?

Máng cáp sơn tĩnh điện 100x50 là một loại máng cáp làm bằng sắt thép được sử lý bề mặt bằng công nghệ sơn tĩnh điện, một phương pháp phủ sơn khô hiện đại. Quá trình này được áp dụng nguyên lý tĩnh điện để bám chặt những hạt sơn dạng bột lên bề mặt máng cáp, sau đó nung nóng ở nhiệt độ cao để tạo ra thành một lớp phủ đồng nhất và cực kỳ bền bỉ. Máng cáp sơn tĩnh điện không chỉ mang lại tính thẩm mỹ cao cho hệ thống điện mà còn cung cấp khả năng bảo vệ vượt trội.

So với các loại máng cáp tôn kẽm hoặc tôn đen, máng cáp sơn tĩnh điện có khả năng chống ăn mòn tốt, khả năng chống trầy đặc biệt cao, phù hợp với nhiều môi trường khắc nghiệt. Vì thế, sản phẩm có tuổi thọ cao cho hệ thống điện giảm thiểu rũi ro và chi phí khi thay thế.

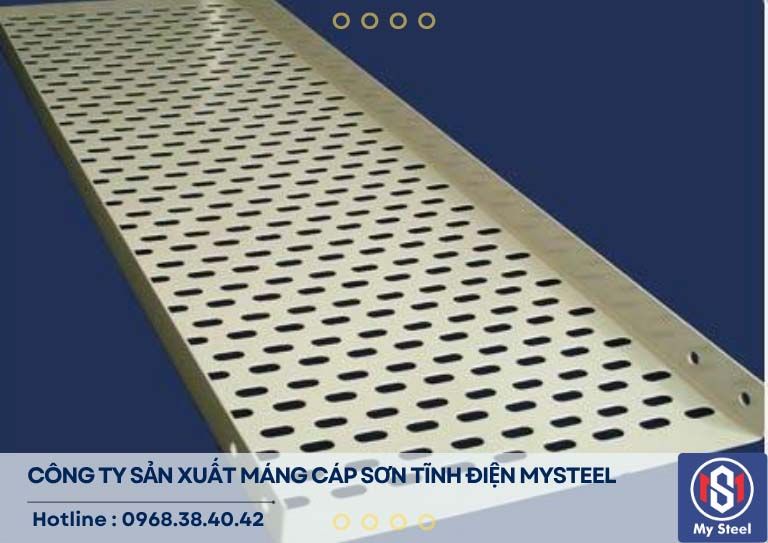

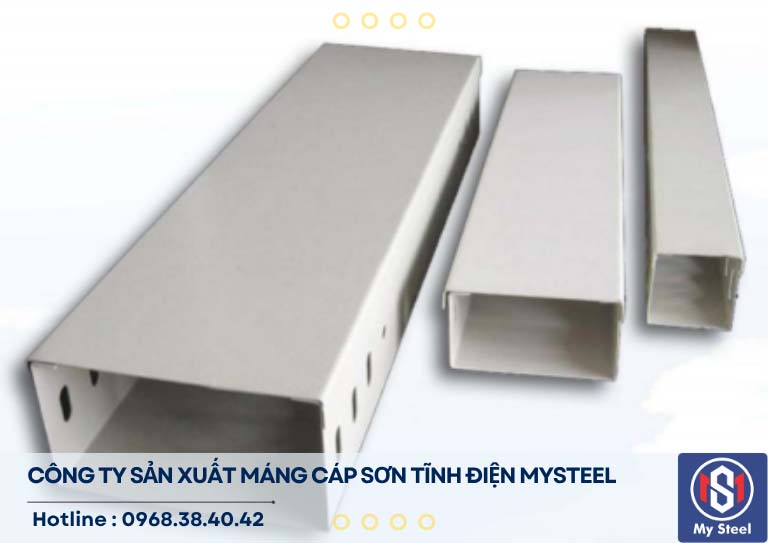

Cấu tạo và đặc điểm của máng cáp 100x50

Máng cáp 100x50 sơn tĩnh điện được làm từ các nguyên vật liệu như thép đen, tôn kẽm hoặc inox, sau đó trải qua quá trình sơn tĩnh điện. Cấu tạo bao gồm thân máng, nắp máng và các phụ kiện đi kèm như co, cút, tê để tạo thành một hệ thống máng dẫn dây điện hoàn chỉnh.

- Độ bền cao : Lớp sơn tĩnh điện bảo vệ máng cáp khỏi ăn mòn và hen gỉ và các tác nhân gây hại từ môi trường, đặc biệt là môi trường ẩm ướt hoặc có hóa chất.

- Chống ăn mòn cao : Khả năng chống ăn mòn giúp sản phẩm giữ được vẻ bên ngoài và chức năng trong suốt thời gian dài. Đây là một lợi thế lớn của máng cáp sơn tĩnh điện

- Độ thâm mỹ : Bề mặt sơn mịn láng đồng nhất, đa dạng màu sắc, phù hợp với kiến trúc và yêu cầu thẩm mỹ của từng dự án

- Tính an toàn : Máng cáp sơn tĩnh điện cách điện tốt, giảm thiểu rũi ro do chập cháy, đảm bảo an toàn cho hệ thống điện.

Ưu điểm của máng cáp 100x50 sơn tĩnh điện

Máng cáp sơn tĩnh điện 100x50 được ưa chuộng không chỉ nhờ độ bền mà còn bởi hàng loạt điểm mạnh vượt trội giúp tối ưu hóa về chi phí lẫn hiệu quả sử dụng.

1. Tăng tính thẩm mỹ với màu sắc đa dạng

Một trong các điểm nổi bật nhất là độ phù hợp thẩm mỹ cao. Lớp sơn tĩnh điện mang lại bề mặt nhẵn mịn, đều màu và không bị bóc tróc, tạo nên vẻ bên ngoài chuyên nghiệp cho hệ thống điện. Ngoài ra, máng cáp có thể được sơn màu sắc theo yêu cầu chủ đầu tư, giúp dễ dàng phân biệtr được những loại cáp điện hoặc phù hợp với màu sắc tổng thể của dự án.

2. Khả năng chống trầy cao

Lớp sơn tĩnh điện đóng vai trò như một lớp áo giáp bảo vệ máng cáp khỏi những tác động của môi trường. Nó có khả năng chống trầy xước và ăn mòn hiệu quả, đặc biệt trong những môi trường khô ráo, ít bị ảnh hưởng bởi hóa châtts hay độ ẩm cao. Điều này giúp máng cáp duy trì được độ bền và vẻ bên ngoài trong suốt thời gian dài, giảm thiểu chi phí bảo trì và thay thế.

3. An toàn về điện

Máng cáp sơn tĩnh điện giúp đảm bảo an toàn cho hệ thống điện. Lớp sơn cách điện hiệu quả giúp giảm thiểu nguy cơ rò gỉ điện, chậy cháy, bảo vệ cả thiết bị lẫn người sử dụng, bên cạnh đó, việc lắp đặt và bảo trì cũng an toàn hơn nhờ các đặc tính cách điện này.

Ứng dụng của máng cáp sơn tĩnh điện 100x50

1. Sử dụng trong nhà, nơi khô ráo

Máng cáp sơn tĩnh điện 100x50 là lựa chọn lý tưởng cho nhiều dự án công trình trong nhà, nơi môi trường khô ráo và ít chịu tác động từ những yếu tố bên ngoài như mưa, nắng, hay hóa chất ăn mòn. Những dự án điện hình bao gồm:

- Các tòa nhà văn phòng, trung tâm thương mại : Máng cáp được sử dụng để đi dây điện, dây mạng, cáp thoại, đảm bảo tính gọn gàng và an toàn.

- Nhà máy sản xuất, nhà kho : Sử dụng để tổ chức hệ thống dây điện lớn, bảo vệ chúng khỏi các tác động vật lý

- Chung cư, bệnh viện, trường học : Lắp đặt trong các hệ thống điện chính, phòng kỹ thuật, hoặc tầng hầm.

2. Sử dụng trong khu vực yêu cầu độ thẩm mỹ cao

Cùng với lớp sơn mịn, đều màu và có thể tùy chỉnh theo nhiều màu sắc khác nhau, máng sơn tĩnh điện đáp ứng tốt yêu cầu thẩm mỹ của dự án. Nó thường được sử dụng tại các khu vực ;

- Văn phòng trưng bày, bảo tàng, phòng hội nghị : nơi mà hệ thống điện cần được ẩn mình hoặc trở thành một phần của thiết kế kiện trúc

- Văn phòng cao cấp, khách sạn : Sử dụng để đi dây trong những khu vực trần lộ, mang lại vẻ ngoài gọn gàng và chuyên nghiệp

3. Hệ thống điện nhẹ

Máng cáp sơn tĩnh điện là giải pháp hoàn hảo cho việc lắp đặt những hệ thống điện nhẹ. Với khả năng bảo vệ tốt và chi phí hợp lý, nó giúp tổ chức các loại cáp nhỏ một cách hiệu quả và an toàn.

- Hệ thống cáp mạng, cáp thoại : Sắp xếp và bảo vệ cáp trong những tòa nhà văn phòng, trung tâm dữ liệu

- Hệ thống camera giám sát : Dùng để đi dây cho camera an ninh

- Hệ thống âm thanh, báo cháy : Đảm bảo đường dây tín hiệu được an toàn, không bị nhiễu hay hư hại.

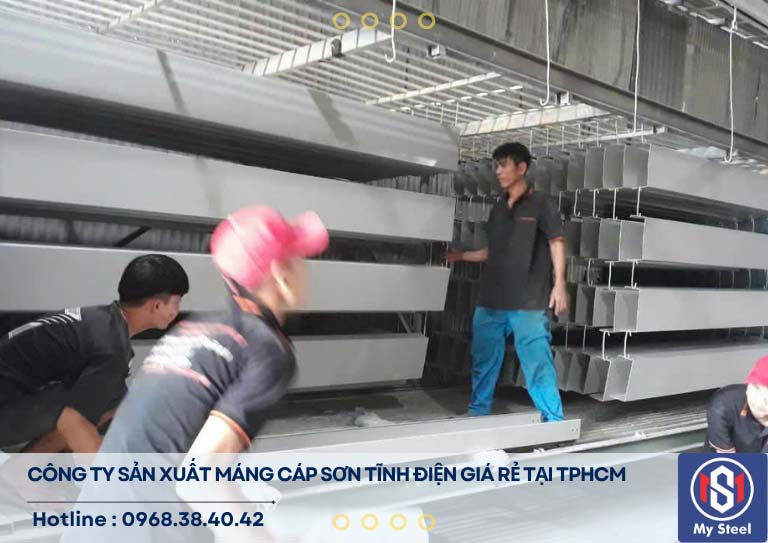

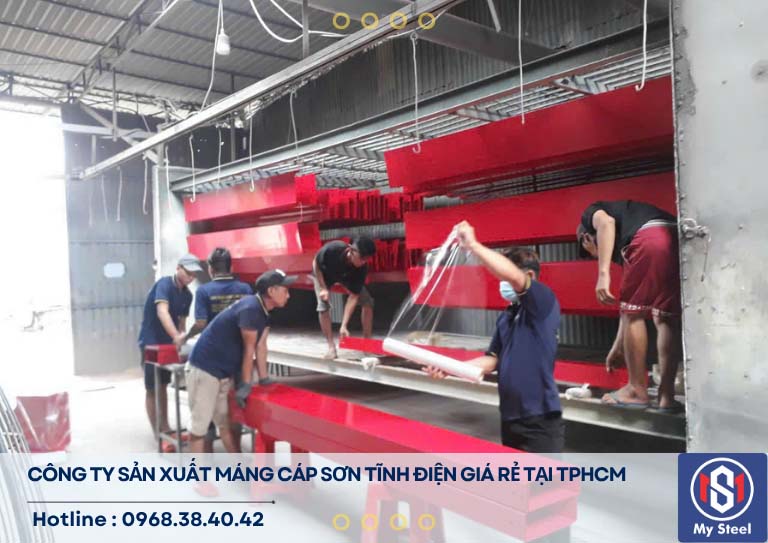

Quá trình sản xuất máng cáp sơn tĩnh điện 100x50

Bước 1 : Xử lý bề mặt

Sắt thép được gia công cắt, đột lỗ và chấn hình C theo bản vẽ. Sau đó, máng cáp được làm sạch bằng hóa chất hoặc phương pháp phun bi để loại bỏ dầu mỡ, hen gỉ sét và bụi bẩn. là bước quan trọng để đảm bảo lớp sơn được bám dính tốt.

Bước 2 ; Phun sơn

Máng cáp được đưa vào buồng phun sơn tự động. Tại đây, những hạt bột sơn mang điện tích dương được phun lên bề mặt máng cáp mang điện tích âm. Lực hút tĩnh điện giúp lớp sơn phủ đều, mịn và bám chặt vào mọi ngóc nghách của sản phẩm.

Bước 3 : Sấy và hoàn thiện

Máng cáp đã được phủ sơn sẽ được chuyển vào lò sấy chuyên dụng và nung ở nhiệt độ cao thường là 200 độ C. Nhiệt độ này làm cho bột sơn tan chảy và polyme hóa, tạo thành một lớp màng sơn chắc chắc có độ dày từ 50 - 120 micromet, chống chịu được nhiệt độ và môi trường gây hại.

Các phụ kiện đi kèm máng cáp sơn tĩnh điện 100x50 không thể thiếu

Để hệ thống máng cáp hoạt động ổn định đảm bảo cần thêm những phụ kiện để thi công lắp đặt hoàn thiện

1. Nối máng cáp 100x50

Nối máng cáp đóng vai trò liên kết những đoạn máng cáp lại với nhau. Bằng cách này, bạn có hhệthoongs bảo vệ dây cáp, dầy điện chạy xuyên suốt dự án. Nối máng cáp thường có độ dày tương ứng với sản phẩm kết nối

2. Ke đỡ máng cáp

Ke đỡ máng cáp sử dụng để thiết lập hệ thống giá đỡ máng cáp. Sản phẩm thường cố định thang máng cáp với tường và những phụ kiện khác. Dòng này được chấn gập tiết kiệm thời gian,

3. Giá treo máng cáp

Đúng như tên gọi, giá treo máng cáp sử dụng để treo máng cáp. Sản phẩm cố định hệ thống máng để tránh hiện tượng bị rơi vỡ ảnh hưởng tới sự an toàn của dự án. Nhờ hệ thống những những lỗ đột dập chuẩn, chính xác, việc lắp đặt giá đỡ để hoàn thiện để hệ thống máng cáp thêm hiệu quả nhanh chóng

4. Co ngang máng cáp 90 độ

Co ngang máng cáp 90 độ có vai trò chuyển hướng hệ thống máng theo chiều vuông góc. Nhờ đó, hệ thống thêm cứng vững, an toàn và chắc chắn.

5. Co đứng máng cáp 90 đô

Co đứng máng cáp 90 độ giúp chuyển hướng máng cáp dọc theo chiều dọc. Sản phẩm giúp hệ thống máng cáp cứng vững hơn.

6. Tê máng cáp

Tê máng cáp rộng bằng nhau sẽ chia hệ thống thành ba hướng. Những phần đầu nối được liên kết chặt ché nên tránh hiện tượng gãy, vỡ ảnh hưởng tới chất lượng và sự an toàn của dự án.

Bảng giá máng cáp sơn tĩnh điện 100x50

1. Giá máng cáp sơn tĩnh điện 100x50 dày 1mm chiều dài 2500 (mm)

2. Giá máng cáp sơn tĩnh điện 100x50 dày 1.2mm dài 2.5m

3. Giá máng cáp sơn tĩnh điện 100x50 dày 1.5mm dài 2.5 mét.

4. Giá máng cáp sơn tĩnh điện 100x50 dày 2.0mm dài 2.5m

Máng cáp sơn tĩnh điện 100x50 khi quy mô dự án như thế nào ?

Cụ thể hơn, máng cáp sơn tĩnh điện 100x50 sẽ phù hợp với những dự án công trình như :

• Dự án dân dụng trong những hộ gia đình, căn hộ, văn phòng nhỏ, quán cà phê, siêu thị mini, cửa hàng v.v... Nơi có số lượng dây điện & cáp tín hiệu không quá lớn. Máng cáp 100x50 giúp việc đi dây gọn gàng, tăng tính thẩm mỹ cho không gian & dễ dàng bảo trì.
• Những khu vực có không gian hạn chế : Bởi quy cách kích thước máng nhỏ gọn, dễ vận chuyển, lắp  đặt trong những không gian chật hẹp hoặc những vị trí cần đi dây ít.
• Hệ thống điện nhẹ phù hợp để đi những dây cáp mạng, dây  cáp tín hiệu, cáp điện nhẹ.
• Mặc dù máng cáp 100x50 thuộc máng nhỏ, nhưng trong một số trường hợp, vẫn sử dụng trong những dự án nhà xưởng, nhà máy cho những đường dây phụ, dây tín hiệu hoặc những hệ thống có tải trọng dây không quá lớn. Tuy thế, những dự  án công nghiệp lớn hơn thường ưu tiên những kích thước máng cáp lớn hơn ví dụ như 200x100, 300x100 v.v... để chứa đựng được nhiều dây và tải trọng tốt hơn.

Khi nào thì nên lắp đặt máng cáp sơn tĩnh điện 100x50 ?

1. Khi số lượng dây cáp điện không quá lớn

Máng cáp 100x50 là máng phù hợp để đi một lượng dây vừa phải như dây cáp điện chiếu sáng, cáp tín hiệu, cáp mạng, cáp điều khiển trong dự án. Nếu bạn có quá nhiều dầy hoặc những loại dây có đường kính lớn, máng cáp 100x50 sẽ không phù hợp và gây chèn ép, giảm tuổi thọ của dây

2. Công trình dân dụng & thương mại quy mô vừa và nhỏ

• Văn phòng, căn hộ, chung cư, siêu thị mini, trường học, bệnh viên, khu vực hành lang, văn phòng, nhà xưởng, kho bãi

3. Khi cần tăng tính thẩm mỹ và gọn gàng cho hệ thống dây

Máng cáp sơn tĩnh điện giúp che chắn những đường dây điện chằng chịt, tạo sự ngăn nắp, chuyên nghiệp cho không gian, đa dạng màu sắc có thể phối  theo kiến trúc nội thất, bảo vệ dây điện khỏi bụi bẩn, côn trùng và chuột.

4. Môi trường trong nhà, khô ráo

Máng cáp 100x50 sơn tĩnh điện là lựa chọn phổ biến và kinh tế cho môi trường trong nhà, khô ráo, ít chịu tác động của hóa chất hay độ ẩm cao, nếu môi trường khắc nghiệt hơn cần xem xét lại máng mạ kẽm nhúng nóng hoặc inox

5. Dễ dàng bảo trì, sửa chữa hoặc mở rộng hệ thống điện

So với việc đi âm tường hoặc trong ống luồn dây truyền thống, máng cáp cho phép tiếp cận dây dẫn dễ dàng hơn nhiều. Khi cần kiểm tra, sửa chữa, thay thế hoặc bổ sung dây, chỉ cần tháo nắp máng mà không làm ảnh hưởng đến kết cấu

6. Đảm bảo an toàn cho hệ thống diện và người sử dụng

Máng cáp giúp cách ly dây dẫn khỏi môi trường bên ngoài, giảm thiểu nguy cơ chập cháy, rò rỉ điện do va đập hoặc những tác nhân gây hại khác. Hạn chế việc tiếp xúc trực tiếp của con người với dây điện, tăng cường an toàn.

Các yếu tố cần lưu ý khi lựa chọn máng cáp

Để có thể lựa chọn được máng cáp phù hợp nhất, mọi người có thể xét xét những yếu tố sau đây :

• Số lượng & kích thước dây cáp là yếu tố quan trọng nhất để có thể tính tiến tổng đường kính của tất cả các loại dây cáp sẽ được đặt trong máng để đảm bảo không gian đủ rộng rãi, tránh chèn ép dây. Nên để dư khỏng 20-30% không gian máng điện để tiện cho việc bổ sung hoặc bảo trì sau này
• Tải trọng của hệ thống cáp điện  cần được xác định rõ để chọn loại máng cáp có độ dày vật liệu phù hợp ví dụ 1mm 1.2mm 1.5mm 2.0mm. Tải trọng càng lớn thì máng cáp cần có độ dày càng cao
• Môi trường lắp đặt trong  nhà hoặc ngoài trờil, có độ ẩm, hóa chất hay không ... để có thể lựa chọn vật liệu & lớp phủ bề mặt phù hợp như sơn tĩnh điện, nhúng nóng hoặc sử dụng phôi inox chống gỉ
• Tiêu chuẩn và các quy định đảm bảo máng cáp 100x50 tuân thủ theo những kỹ thuật liên quan ví dụ IEC 61537, TCVN 10688:2016.

Tổng kết

Máng cáp sơn tĩnh điện 100x50 là lựa chọn lý tưởng cho các dự án có quy mô vừa và nhỏ, nơi cần đi dây điện & cáp tín hiệu một cách gọn gàng, an toàn & thẩm mỹ, với số lượng dây không quá lớn. Đối với những dự án lớn hơn và số lượng dây nhiều cùng tải trọng cao, cần cân nhắc những kích thước máng cáp lớn hơn.
