Máng Cáp Mạ Kẽm

Trong nghành xây dựng, máng cáp mạ kẽm là một cấu kiện quan trọng thuộc hệ thống cơ điện (M&E), được sử dụng để nâng đỡ, sắp xếp & bảo vệ các loại dây cáp điện, cáp mạng, cáp viễn thông dọc theo tường, trần nhà, dưới sàn hoặc các hệ thống điện ngoài trời như công trình  giao thông, cầu đường, thủy lợi, viễn thông v.v....

• Nội dung bài viết [Hiện nội dung]

Khái niệm máng cáp mạ kẽm là gì ?

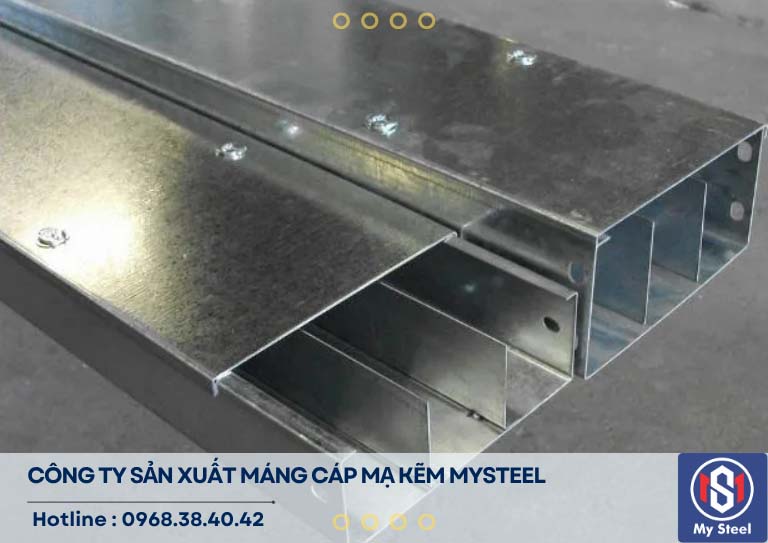

Máng cáp mạ kẽm được làm từ thép tấm (tole), sau khi được gia công thành phẩm sẽ được phủ lên một lớp kẽm bảo vệ lên bề mặt thông qua các phương pháp xi mạ khác nhau. Lớp kẽm này có vai trò quan trọng then chốt trong việc chống oxi hóa, ăn mòn và tăng cường độ bền cho máng cáp, đặc biệt là trong các môi trường có độ ẩm cao, hóa chất hoặc ngoài trời.

Vai trò & ứng dụng của máng cáp mạ kẽm trong xây dựng

• Quản trị & tổ chức hệ thống dây dẫn : Trong các dự án xây dựng hiện đại như nhà cao tầng, nhà xưởng, trung tâm thương mại, bệnh viện hay khu dân cư, số lượng dây cáp rất nhiều và phức tạp. Máng cáp mạ kẽm giúp thu gọn, phân loại và định tuyến những đường dây một cách khoa học, tránh tình trạng dây cáp lộn xộn, rối rắm.
• Bảo vệ dây cáp điện : Lớp vỏ của máng cáp là lớp mạ kẽm giúp bảo vệ dây cáp khỏi những tác động vật lý như va đập, cọ xát, bụi bẩn, nước, côn trùng và các yếu tố ăn mòn từ môi trường bên ngoài, kéo dài tuổi thọ của hệ thống cáp.
• Đảm bảo an toàn : Việc sắp xếp cáp điện gọn gàng trong máng giúp giảm thiểu nguy cơ chập điện, hở mạch, cháy nổ do dầy cáp bị hư hỏng hoặc tiếp xúc không đúng cách, góp phần tăng cường an toàn cho dự án và người sử dụng.
• Tăng tính thẩm mỹ : Hệ thống máng cáp được lắp đặt chuyên nghiệp tạo nên gọn gàng, hiện đại và tăng vẽ đẹp cho không gian bên trong và ngoài dự án.
• Thuận lợi cho việc bảo trì và nâng cấp : Khi có sự cố hoặc cần được thay đổi, bổ sung dây cáp, việc mở nắp máng cáp và thao tác trở nên dễ dàng hơn nhiều so với việc dây cáp được đi âm trong tường hoặc chôn dưới đất.

Những loại máng cáp mạ kẽm phổ biến trong xây dựng

1. Máng cáp mạ kẽm

Máng cáp mạ kẽm (xi mạ lạnh) thường là sản phẩm được sử dụng cho các công trình trong nhà, văn phòng, nơi có độ ẩm môi trường ổn định, ít chịu tác động khắc nghiệt. Lớp kẽm mỏng, bề mặt mịn đẹp2

2. Máng cáp mạ kẽm nhúng nóng

Được sử  dụng rất thông dụng trong các dự án ngoài trời, nhà xưởng công nghiệp, khu vực ẩm ướt hoặc có hóa chất ăn mòn, do lớp kẽm bám trên bề mặt dày, chắc nên khả năng chống ăn mòn vượt trội.

Kích thước máng cáp mạ kẽm

Kích thước là yếu tố quan trọng nhất, ảnh hưởng trực tiếp đến khả năng chứa và sắp xếp dây cáp.

• Chiều dài (L) : Tiêu chuẩn phổ biến là 2.5m trên mỗi thanh. Nhưng ngoài ra, có thể sản xuất theo yêu cầu với từng chiều dài khác nhau.
• Chiêu rộng W) : Rất đa dạng, từ 50mm đến 1000mm hoặc có thể hơn tùy theo khối lượng và số lượng máng cáp cần chứa. Những kích thước phổ biến thông dụng như 50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm v.v...
• Chiều cao (H) : Thường dao động từ 40mm đến 200mm, thông dụng là 50mm, 75mm, 100mm, 150mm. Chiều cao máng cáp cần đủ để chứa các lớp cáp điện không bị chồng lấn quá mức gây nóng sinh ra nhiệt.

Độ dày của máng cáp mạ kẽm

Độ dày của máng cáp mạ kẽm ảnh hưởng trực tiếp đến khả năng chịu tải và độ bền của máng

• Độ dày thông dụng : Từ 0.8mm đến 2.5mm
• Máng cáp mạ kẽm điện phân thường có độ dày từ 0.8mm đến 2.0mm
• Máng cáp nhúng nóng thường có độ dày từ 1.5mm - 2.5mm hoặc hơn, Máng nhúng nóng thường yêu cầu độ dày lớn hơn để đảm bảo không bị biến dạng trong quá trình nhúng ở nhiệt độ cao
• Chú ý : Độ dày cần được lựa chọn dựa trên tải trọng cáp dự kiến và khoảng cách giữa các điểm giá đỡ để đảm bảo máng không bị võng.

Tiêu chuẩn áp dụng cho máng cáp mạ kẽm

Các tiêu chuẩn quy định để máng cáp được đảm bảo chất lượng và an toàn trong lúc thi công và sử dụng :

• TCVN : Quản lý cáp, hệ thống máng cáp & hệ thống máng cáp tương đương IEC 61537
• ASTM A123A/ A123M : Tiêu chuẩn cho lớp mạ kẽm nhúng nóng trên các sản phẩm thép và sắt
• AS / NZS 4680 : Tiêu chuẩn về mạ kẽm
• Độ dày lớp mạ ; Đối  với sản phẩm nhúng nóng, độ dày từ 50-100 micromet, tùy theo độ dày của vật liệu nền và tiêu chuẩn áp dụng.

Những thông số kỹ thuật khác đi kèm với máng cáp mạ kẽm

• Khả năng chịu lực : Là yếu tố quan tọng để đảm bảo máng cáp không bị quá tải. Nhà sản xuất thường cung cấp biểu đồ tải trọng hoặ khuyến nghị tải trọng tối đa.
• Màu sắc : Máng cáp mạ kẽm thường có màu bạc tự nhiên của kẽm
• Phụ kiện đi kèm : Để lắp đặt hệ thống máng cáp hoàn chỉnh, cần có phụ kiện như co ngang (L), Co lên / xuống (co, trong, ngoài), nối T, nối chữ thập X, giảm máng, nắp máng, bộ nối, kẹp, thanh chống, ty ren v.v...

Bảng giá máng cáp mạ kẽm mới nhất 2025

Đơn giá máng cáp trong nghành xây dựng ở Việt Nam hiện nay thường không cố định. Phụ thuộc vào nhiều yếu tố, dưới đây là bảng giá máng cáp mạ kẽm từ nhà sản xuất Mysteel mời quý vị khách hàng tham khảo.

1. Giá máng cáp mạ kẽm 50x50

• Đối với độ dày từ 0.8mm - 1mm có giá khoảng 40.000 vnd/met
• Đối với độ dày 1.2mm - 1.5mm có giá khoảng 50.000 vnd/met

2. Giá máng cáp mạ kẽm 75x50

• Đối với độ dày từ 0.8mm cho đến 1mm có giá 70.000 vnd/met
• Đối với độ dày từ 1.2mm đến 1.5mm có giá 90.000 vnd/met

3. Giá máng cáp mạ kẽm 100x50

• Đối với độ dày từ 1.0mm đến 1.2mm có giá 60.000 vnd/met
• Đối với độ dày từ 1.5mm đến 2.0mm có giá 80.000 vnd/met

4. Giá máng cáp mạ kẽm 200x100

• Đối với độ dày từ 1.0mm đến 1.2mm có giá 110.000 vnd/met
• Đối vưới độ dày từ 1.5mm đến 2.0mm có giá 148.000 vnd/met

5. Giá máng cáp mạ kẽm 300x100

• Đối với độ dày 1.5mm đến 2.0mm có giá 125.000 vnd/met

6. Giá máng cáp mạ kẽm 400x150

• Đối với độ dày từ 1.5mm đến 2.0mm có giá 247.000 vnd/met
