Máng cáp sơn tĩnh điện là một giải pháp quản lý cáp điện điện đại & hiệu quả, đang ngày càng trở nên thông dụng và phổ biến trong những dự án công trình công nghiệp & dân dụng. Với sự phát triển không ngừng của công nghệ & nhu cầu về hạ tầng ngày càng cao, việc lựa chọn một hệ thống máng cáp không chỉ đảm bảo an toàn, hiệu quả mà còn tối ưu về mặt thẩm mỹ và chi phí là vô cùng quan trọng. Bài viết này sẽ giới thiệu chi tiết về sản phẩm máng cáp sơn tĩnh điện, từ khái niệm, ưu điểm, quy trình sản xuất, tiêu chuẩn chất lượng & ứng dụng trong thực tiễn cho đến những cách lựa chọn và bảo trì, nhằm cung cấp cho quý vị khách hàng cái nhìn toàn diện nhất về sản

Máng cáp sơn tĩnh điện là thiết bị chuyên dùng để bảo vệ & dẫn hướng cáp điện trong những công trình dân dụng và công nghiệp. Chúng được làm từ sắt thép ( thường thì thép tấm ) và phủ một lớp sơn tĩnh điện lên bề mặt nhằm tăng độ bền, thẩm mỹ và khả năng chống ăn mòn.

Nhu cầu về quản lý hệ thống dây cáp điện hiện nay ?

Trong bối cảnh công nghiệp hoá, hiện đại hóa ngày càng phát triển, hệ thống điện đóng vao trò huyết mạch trong mọi hoạt động sản xuất, kinh doanh và sinh hoạt. Sự gia tăng về số lượng và chủng loại thiết bị điẹn, hệ thống dây điện trở nên ngày càng phức tạp và đồ sộ. Việc quản lý những đường dây cáp điện một cách khoa học, an toàn và hiệu quả là một thách thức lớn, nếu không được sắp xếp và bảo vệ đúng cách, những đường dây cáp có thể gây ra nhiều rũi ro tiềm ẩn như chập cháy, hư hỏng thiết bị, khó khăn trong việc bảo trì, sửa chữa, và làm mất đi mỹ quan của dự án.

Từ các nhu cầu thiết thực đó, giải pháp quản lý cáp đã ra đời & không ngừng phát triển. Trong số đó, máng cáp đã trở thành một lựa chọn tối ưu nhờ khả năng bảo vệ, sắp xếp và hổ trợ lắp đặt đường dây cáp một cách hiệu quả. Và đặc biệt, máng cáp sơn tĩnh điện đã vươn lên trở thành sản phẩm được ưa chuộng hàng đầu nhờ những ưu điểm vượt trội về độ bền, tính thẩm mỹ & khả năng chống ăn mòn.

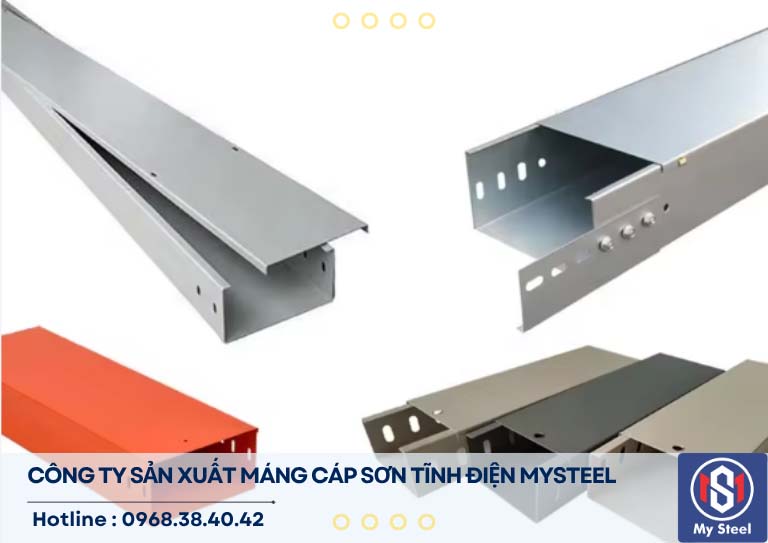

Khái niệm máng cáp sơn tĩnh điện

Máng cáp (cable tray) là hệ thống những khay hoặc máng được dùng để đỡ, bảo vệ và quản lý những đường dây cáp điện, cáp mạng, cáp tín hiệu ttrong những tòa nhà, nhà máy, trung tâm dữ liệu, và những công trình khác. Máng cáp giúp những đường dây được sắp xếp gọn gàng, tránh đứt gãy, chống chéo, dễ dàng cho việc bảo trì, nâng cấp & tăng cường an toàn cho hệ thống điện.

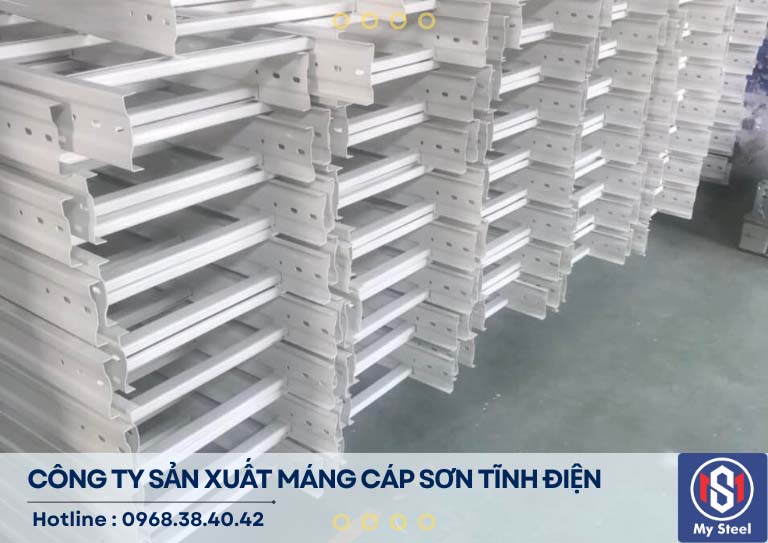

Máng cáp sơn tĩnh điện là loại máng cáp được chế tạo từ tôn (thép tấm) hoặc những vật liệu kim loại khác, sau đó được phủ một lớp sơn tĩnh điện bên ngoài/ Quá trình sơn tĩnh điện là một công nghệ hiện đại, trong đó bột sơn được tích điện dương và được phun lên bề mặt vật liệu mang điện tích âm. Lực hút tĩnh điện giuups bột sơn bám vào bề mặt kim loại, sau đó được nung nóng ở nhiệt độ cao khoảng 180 độ C để bột sơn tan chảy, tạo thành một lớp màng liên kết bền vững, mịn màng & đồng nhất.

Cấu tạo cơ bản của máng cáp sơn tĩnh điện

Thành phần chính là thân máng, có tiết diện chữ U hoặc C, được dập gấp từ tôn tấm. Thân máng có thể có những lỗ thoát nhiệt hoặc không, phù thuộc vào yêu cầu kỹ thuật và môi trường sử dụng.

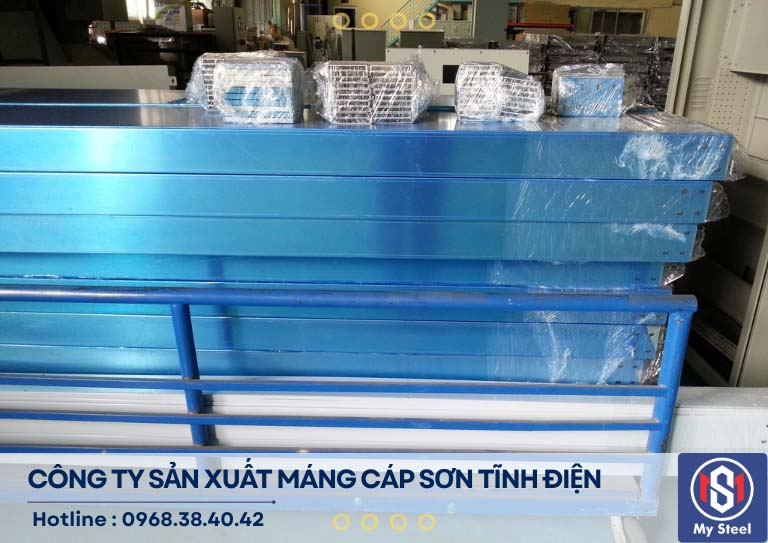

Phụ kiện nắp máng dùng để đậy kín máng cáp, bảo vệ dây cáp khỏi bụi bẩn, ẩm ướt & những tác động từ bên ngoài, đồng thời tăng tính thẩm mỹ. Nắp máng thường được gắn bằng vít hoặc chốt cài.

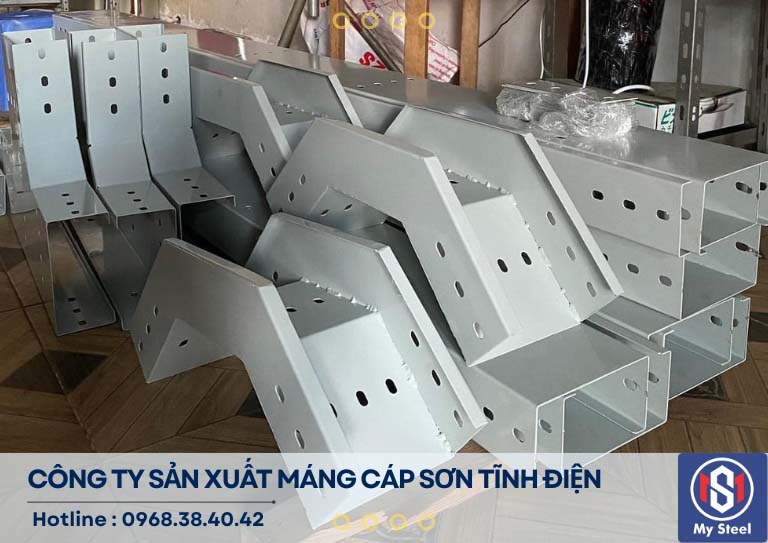

Phụ kiện máng cáp sơn tĩnh điện bao gồm : Co ngang (Cút L), Co lên (cút lên), co xuống (cút xuống), Co T, Co chữ thập (X), Co giảm ngang, giảm lên, giảm xuống, tấm nối máng, thanh chống đa năng (unistrut), ty ren, kẹp xà gồ, quang treo, bu lông, ốc vít v.v...

Đặc điểm nốt bật của máng cáp sơn tĩnh điện

Máng cáp sơn tĩnh điện sở hữu nhiều đặc điểm vượt trội so với những loại máng cáp thông thường, làm nên giá trị và sự phổ biến của sản phẩm :

1. Chất liệu & độ dày

Máng cáp sơn tĩnh điện được làm bằng tôn thép cán nóng hoặc cán nguội, hoặc tôn mạ kẽm có độ dày phổ biến từ 0.8mm đến 2.0mm. Phù thuộc vào từng kích thước máng và yêu cầu chịu tải. Độ dày vật liệu quyết định trực tiếp đến khả năng chịu lực và độ bền của máng cáp.

2. Kích thước đa dạng

Máng cáp sơn tĩnh điện đa dạng quy cách kích thước về chiều cao, chiều rộng và chiều dài để phù hợp với dự án :

Kích thước chiều rộng thông dụng từ 50 - 600 (mm)
Kích thước chiều cao thông dụng từ 50 - 200 (mm)
Kích thước chiều dài tiêu chuẩn : 2.5 (m)

3. Đa dạng màu sắc

Công nghệ sơn tĩnh điện cho phép tạo nên nhiều màu sắc khác nhau, phổ biến nhất là màu ghi sáng, trắng sữa, hoặc theo yêu cầu khách hàng, giúp máng cáp hài hòa với không gian lắp đặt & tăng tính thẩm mỹ cho dự án.

4. Khả năng chống hen gỉ cao

Lớp sơn tĩnh điện đóng vai trò như một lớp màng bảo vệ, ngăn cách sắt thép với môi trường bên ngoài, hạn chế tối đa quá trình oxy hóa và ăn mòn, đặc biệt là trong môi trường có độ ẩm coa hoặc những chất gây ăn mòn.

5. Bền màu và lớp bám dính cao

Lớp sơn tĩnh điện có độ bám dính cực tốt vào bề mặt kim loại, không bị bong tróc, trầy xước, đảm bảo tính thẩm mỹ & bảo vệ máng cáp trong suốt quá trình sử dụng lâu dài. Màu sắc cũng rất bền, không bị phai màu dưới tác động của thời tiết.

6. Khả năng cách điện tốt

Lớp sơn tĩnh điện có đặc tính cách điện, giúp tăng cường an toàn cho hệ thống điện, hạn chế nguy cơ rò rỉ điện hoặc chập mạch do tiếp xúc trực tiếp với máng thép.

7. Dễ dàng vệ sinh và bảo trì

Bề mặt máng cáp sơn tĩnh điện nhẵn mịn, ít bám bụi, dễ dàng lau chùi vệ sinh, giúp duy trì vẻ đẹp & hiệu quả của hệ thống.

Vật liệu: Tôn mạ kẽm ( Thép tấm CT3, SPHC, SPCC, Inox v.v... )
Lớp phủ bề mặt: Mạ kẽm nhúng nóng hoặc Sơn tĩnh điện
Màu tiêu chuẩn: Màu ghi, màu cam, và các màu khác.
Kích thước: theo yêu cầu thiết kế
Chiều dài tiêu chuẩn : 2.5 hoặc 3m/máng
Phụ kiện đi kèm : Co L, Co T, Co chữ thập, nắp máng, giảm máng, khớp nối v.v...

Bảng báo giá máng cáp sơn tĩnh điện mới nhất 2025

Quá trình báo giá máng cáp là một phần quan trọng việc thiết kế và triển khai các công trình cơ điện. Để thực hiện báo giá một cách hiệu quả và chính xác, thông thường còn cần nhiều thông tin bao gồm thông tin dự án, số lượng và loại máng cùng nhiều thông tin khác đê có thể đưa ra một bảng báo giá chi tiết và cụ thể. Dưới đây là thông tin về giá máng cáp sơn tĩnh điện tại Mysteel năm 2025, cùng một số sản phẩm tiêu biểu :

Kích thước	Độ dày	Giá tham khảo	Thương hiệu
mm	mm	vnd/m	Mysteel
100x500	1.0	82.800	Mysteel
100x150	1.0	49.000	Mysteel
100X200	1.2	59.000	Mysteel
150x300	1.5	99.000	Mysteel
200x50	1.0	Liên hệ	Mysteel
300x100	1.2	Liên hệ	Mysteel
1000x200	1.2	300.000	Mysteel
Phụ kiện chữ thập		562.000	Mysteel

Lưu ý : Giá trên chưa bao gồm thuế VAT 10% và có thể thay đổi tùy theo số lượng đặt hàng và thời điểm mua hàng.

Loại máng cáp	Mô tả
Máng cáp có nắp	Bảo vệ máng cáp khỏi bụi, nước, va đập -> phù hợp cho văn phòng, nhà thép tiền chế
Máng cáp không nắp	Thoáng khí, dễ đi dây, dùng trong nơi kín, trần thạch cao v.v...

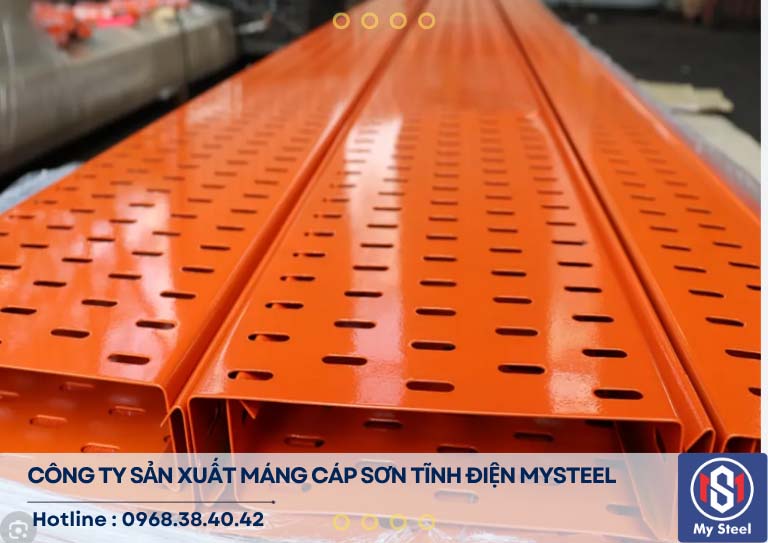

Máng cáp đục lỗ	Tản nhiệt tốt, nhẹ -> Thích hợp cho hệ thống mạng
Máng cáp kín	Chống bụi và nước tốt -> Dùng cho môi trường công nghiệp nặng

Chiều rộng (W) : 50, 100, 150, 200, 300. 400. 500, 600 v.v...
Chiều cao (H) : 25, 50, 75, 100, 150 v.v...
Chiều dài (L) : 2500 (mm)

Ví dụ máng cáp sơn tĩnh điện 200x50x1.2mm nghĩa là rộng 200mm, cao 50mm, dày 1.2mm

Chống hen gỉ, chống ăn mòn cao
Tăng độ bền và tính thẩm mỹ
Không dẫn điện ( an toàn)
Dễ lau chùi, bền màu theo thời gian

1. Tối ưu chi phí sản xuất & lắp đặt

Đơn giá thành hợp lý so với máng cáp mạ kẽm nhúng nóng, máng cáp sơn tĩnh điện có giá thành sản xuất thấp hơn, giúp tiết kiệm đáng kể chi phí đầu tư ban đầu cho dự án, đặc biệt là những dự án có quy mô lớn.
Dễ dàng thi công và lắp đặt bởi quy trình sơn tĩnh điện không làm thay đổi tính chất cơ lý của vật liệu, giúp việc cắt, uốn, khoan lỗ trên máng cáp dễ dàng hơn. Trọng lượng tương đối nhẹ cũng giúp giảm tải trọng cho kết cấu dự án & đầy nhanh tiến độ thi công

2. Tính thẩm mỹ cao và đa dạng màu sắc

Bề mặt mịn màng, đẹp mắt bởi lớp sơn tĩnh điện tạo ra bề mặt láng mịn, đồng nhât,s không có những vết sần sùi hay khuyết tật như một số phương pháp phủ khác.
Lựa chọn màu sắc linh hoạt có thể sơn theo yêu cầu của chủ đầu tư.

3. Bảo vệ vật lý cho máng

Máng cáp hình hộp giúp bảo vệ dây cáp khỏi những tác động vật lý bên ngoài như va đập, cọ xát, giúp ngăn ngừa hư hỏng cáp, giảm thiểu rũi ro chập cháy và đảm bảo an toàn cho người sử dụng.

Quy trình sản xuất máng cáp sơn tĩnh điện

Quá trình sản xuất máng cáp sơn tĩnh điện đòi hỏi sự tỉ mỉ và tuân thủ nghiêm nghặt những tiêu chuẩn kỹ thuật để đảm bảo chất lượng sản phẩm cuối cùng. bao gồm các công đoạn :

1. Chuẩn bị nguyên liệu

Nguyên liệu đầu vào là những tấm tôn được cắt theo kích thước phù hợp với bản vẽ thiết kế của máng. TÔn thường là cán nguội SPCC hoặc cán nóng SHPC. Độ dày của tôn sẽ được lựa chọn theo yêu cầu tải tọng và độ bền của máng cáp.

2. Gia công cắt & đột lỗ máng

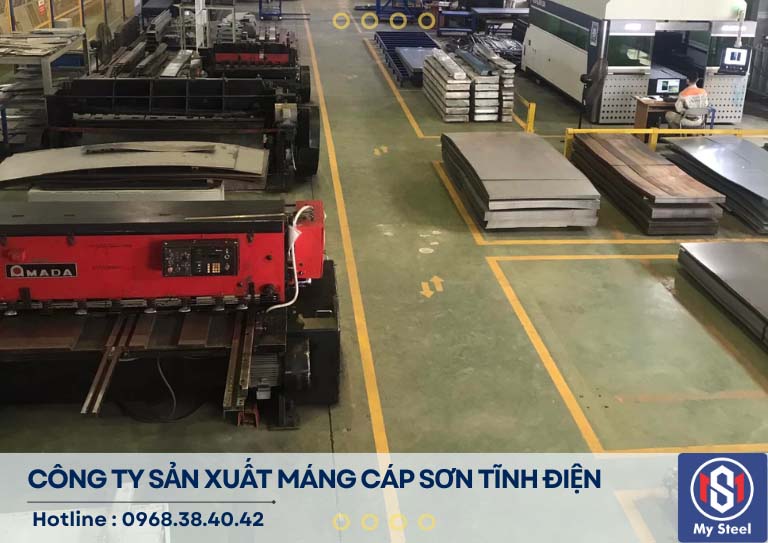

Những tấm tôn được đưa vào máy cắt CNC hoặc máy cắt thủy lực để cắt theo kích thước & hình dạng yêu cầu. Sau đó, chúng được đưa qua máy đột lỗ CNC hoặc máy đột thủy lực để tạo ra những lỗ lắp đặt, lỗ thoát nhiệt (nếu có), những lỗ khác theo thiết kế. Bước này yêu cầu độ chính xác cao để đẩm bảo máng cáp có kích thước chuẩn để dễ dàng lắp ghép.

3. Gia công chấn định hình

Những tấm tole đã được cắt & đột lỗ được đưa và máy chấn định hình (máy gập tôn) để tạo hình máng cáp với tiết diện hình U hoặc C theo thiết kế. Quy trình chấn phải đảm bảo những góc cạnh sắc nét, kích thước chuẩn xác và không bị biến dạng vật liệu.

4. Xử lý bề mặt trước khi sơn

Đây là bước cực kỳ quan trọng quyết định chất lượng và độ bền của lớp sơn. Bề mặt máng cấp cần được làm sạch hoàn toàn để loại bỏ dầu mỡ, bụi bẩn, hen gỉ, và các tạp chất khác. Quá trình này bao gồm tẩy rứa, rửa nước, phun hóa chất định hình bề mặt, sấy khô

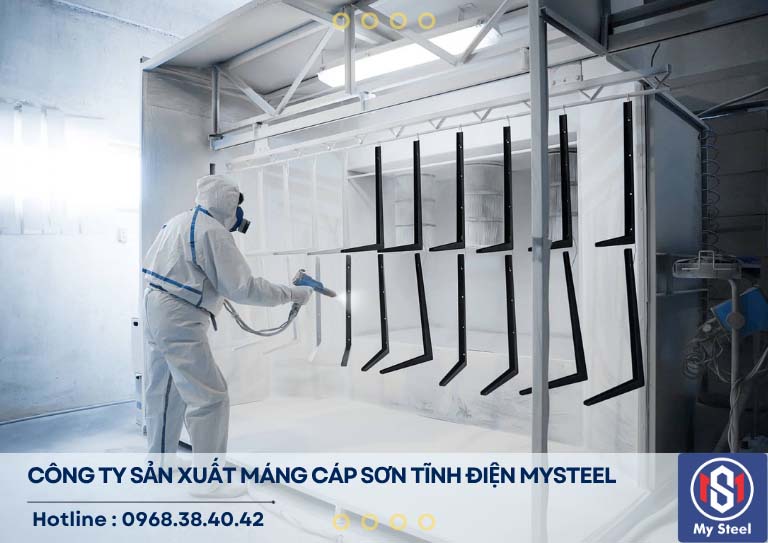

5. Gia công phun sơn tĩnh điện cho máng

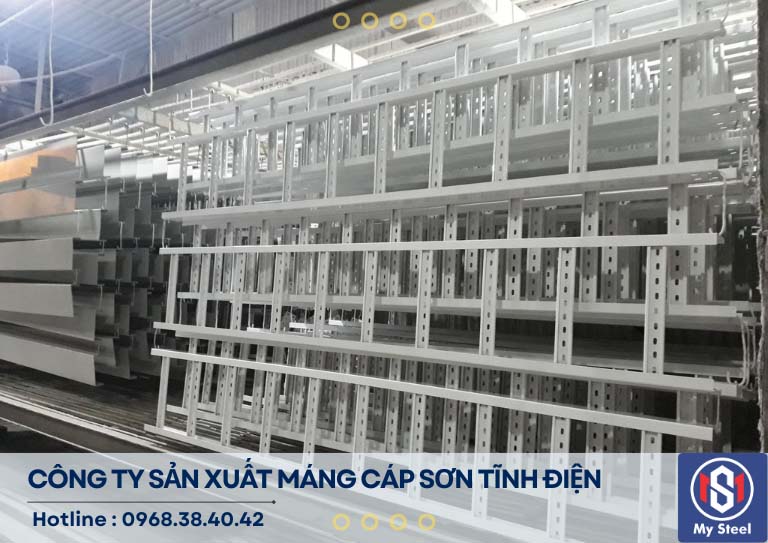

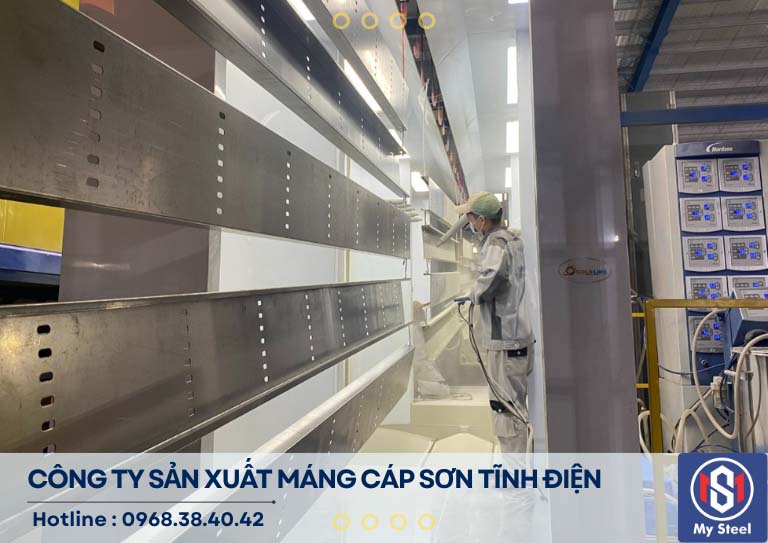

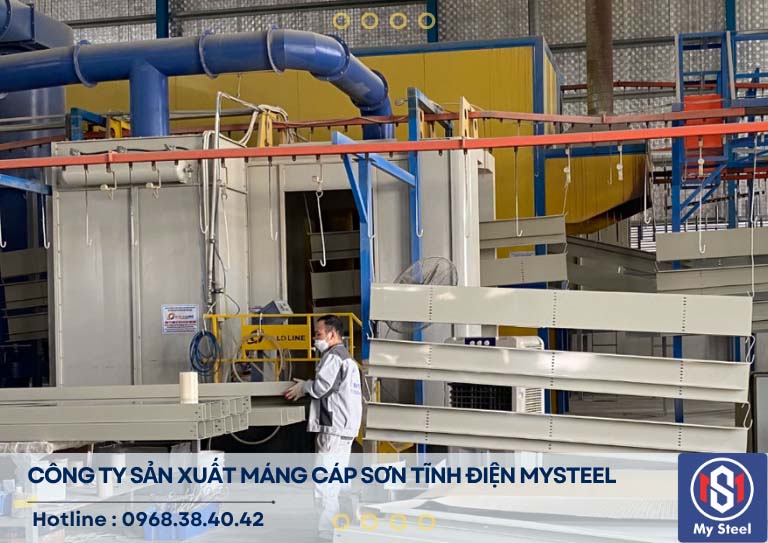

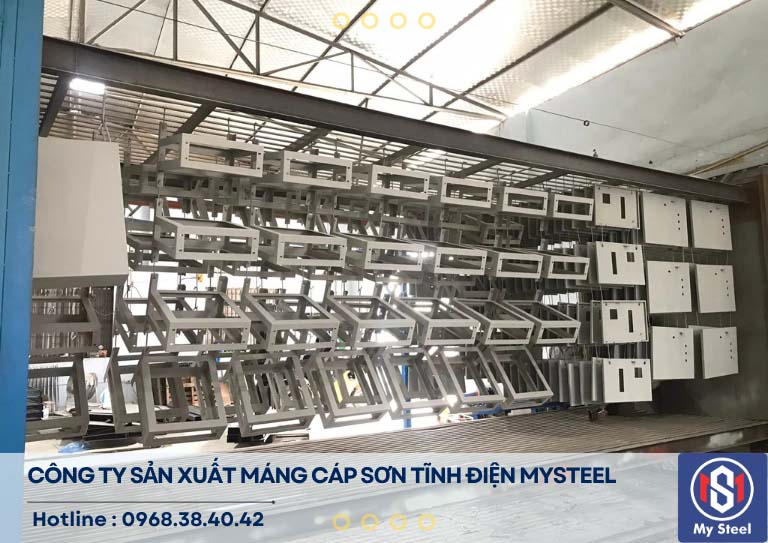

Máng cáp sau khi đã được xử lý sạch bề mặt và khô ráo sẽ được treo lên hệ thống chuyền tự động và đi vào buồng phun sơn tĩnh điện. Tại đây, bột sơn được tích điện dương sẽ phun ra từ sung phun và bám chặt vào bề mặt máng cáp được nối đất, tích điện âm nhờ lực hút tĩnh điện. Lớp bột sơn bám đều phủ kín mọi ngóc ngách của máng cáp.

6. Sấy máng cáp ở nhiệt độ cao

Máng cáp được kiểm tra kỹ về chất lượng sơn, độ dày, độ bám dính, độ bóng, màu sắc, kích thước và những thông số kỹ thuật khác. Những sản phẩm đạt tiêu chuẩn sẽ được đóng gói cẩn thận bằng màng PE, bìa carton hoặc pallet gỗ để đảm bảo vệ trong quá trình vận chuyển và lưu kho.

Tòa nhà, chung cư cao tầng, biệt thự, nhà phố, tầng hầm
Nhà máy, khu công nghiệp, nhà xưởng
Trung tâm dữ liệu ( Data Center)
Hệ thống điện nhẹ (Camera, mạng, báo cháy v.v...)
Hệ thống cáp điện cho nhà máy điện, trạm biến áp, công trình điện gió, điện mặt trời, hệ thống cáp điện cho bệnh viên, trường hợp, sân bay, nhà gam rạp chiếu phim, nhà hát, v.v...

Nếu quý khách cần đề xuất sản phẩm cụ thể thể kích thước, số lượng, hoặc mục đích sử dụng, hãy cho Mysteel biết chúng tôi sẽ hổ trợ tư vấn chi tiết và đề xuất giá tốt nhất tại Xưởng.

Tiêu chuẩn về chất lượng & an toàn cho máng cáp sơn tĩnh điện

Việc sản xuất máng cáp sơn tĩnh điện tuân thủ những tiêu chuẩn chất lượng và an toàn nghiêm nghặt để đảm bảo sản phẩm đáp ứng được yêu cầu kỹ thuật & an toàn trong quá trình sử dụng.

Tiêu chuẩn về vật liệu đảm bảo tole thép đạt tiêu chuẩn về thành phần hóa học và cơ lý ASTM A653 tole mạ kẽm và JIS G3141 cho tole cán nguội.
Tiêu chuẩn về dung sai kích thước cho phép của những tiêu chuẩn hoặc theo từng dự án cụ thể
Tiêu chuẩn về độ dày lớp phủ sơn tĩnh điện
+ Độ dày lớp sơn thông thường từ 60 - 100 micromet
+ Độ bám dính của lớp sơn bằng phương pháp cắt ô vuông hoặc kéo băng dính
+ Độ bền va đập, độ uống của lớp sơn được đo bằng máy
+ Độ bền ăn mòn bằng phương pháp phun muối theo tiêu chuẩn ASTM B117 hoặc ISO 9227
Tiêu chuẩn an toàn điện nên máng cáp cần đảm bảo khả năng dẫn điện hoặc cách điện theo yêu cầu đặc biệt là khả năng nối dâtts và tiếp địa để đảm bảo an toàn cho hệ thống điện
Tiêu chuẩn phòng cháy chữa cháy trong mộkt số công trình đặc biệt, máng cáp cần phải đáp ứng những tiêu chuẩn về vật liệu không cháy hoặc khó cháy để đảm bảo an toàn PCCC.

Chất liệu & độ dày : Lựa chọn máng cáp có độ dày phù hợp với tải trọng dây cáp và môi trường lắp đặt
Kích thước : Đảm bảo kích thước máng cáp phù hợp với số lượng và kích thước dây cáp cần chứa
Phụ kiện đi kèm : Xem xét các phụ kiện như nắp, co, cút để đảm bảo hệ thống lắp đặt hoàn chỉnh
Nhà cung cấp uy tín : Chọn nhà cung cấp có các chính sách bảo hành rõ ràng và hổ trợ kỹ thuật tốt.

Hướng dẫn cách bảo trì máng cáp sơn tĩnh điện

Kiểm tra định kỳ qua hệ thống máng cáp thường 6 tháng 1 lần để có thể phát hiện sớm những dấu hiệu hư hỏng hoặc ăn mòn
Vệ sinh lau chùi thường xuyên để loại bỏ bụi bẩn, mạng nhện
Kiểm tra cáp bên trong tránh tình trạng hư hỏng vỏ bọc cáp
Xử lý hỏng nhỏ nếu phát hiện sự oxy hóa nhỏ hay những vết hen gỉ
Đảm bảo kiểm nối đất định kỳ đúng cách để tăng cường an toàn điện.
Tránh quá tải điện và khả năng chịu tải khi có lắp đặt khi phát sinh thêm cáp mạng
Bảo vệ tránh những tác động mạnh liên quan đến hệ thống điện

Nếu quý vị khách hàng cần thêm thông tin hoặc hổ trợ về việc lựa chọn máng cáp sơn tĩnh điện phù hợp với từng dự án cụ thể có thể liên hệ qua số máy hotline của chúng tôi để được hổ trợ tận tình, chu đáo nhất. Xin cảm ơn.

Câu hỏi thường gặp ?

Công ty thép MySteel có uy tín không ?

Được thành lập từ năm 2024, công ty Mysteel được nhận diện trên thị trường cơ điện, chúng tôi luôn mang tới khách hàng những sản phẩm thang máng cáp điện chất lượng nhất, uy tín nhất, góp phần xây dựng cho ngành xây dựng Việt Nam ngày càng thịnh vượng. Cảm ơn quý khách đã luôn quan tâm và đồng hành cùng chúng tôi, rất mong sẽ sớm được phục vụ quý khách trong thời gian tới !

Bảng báo giá này còn đang áp dụng không ?

Do thị trường liên tục thay đổi giá, vậy nên báo giá có thể đã thay đổi tại thời điểm quý khách xem bài, vui lòng liên hệ trực tiếp phòng kinh doanh để được hỗ trợ chính xác hơn !

Nhận báo giá bằng cách nào ?

Quý khách có thể liên hệ trực tiếp qua điện thoại, zalo, skype, facebook để nhận được báo giá chính xác nhất, tại thời điểm có nhu cầu ?

Sản phẩm có dầy đủ chứng chỉ chất lượng & nguồn góc CQ, CO không ?

Mysteel là đơn vị chuyên nhập khẩu thép cuộn từ Trung Quốc về không qua trung gian nên Cam kết nguồn nguyên liệu chủ động. mới 100% từ nhà máy chưa qua sử dụng.
